JP系列5 圧入判定
壓裝鐵球，通過壓力來判定鐵球直徑的大小。然后區分OK,NG鐵球的模擬演習。
詳細看內容- 首頁
- 產品一覽
- 電子伺服壓機
- 電子伺服壓機JP系列5
JP Series 5
電子伺服壓機 JP系列5
單元型
有助于生產效率的提高和穩定的新世代“可視”伺服壓機登場
主要特長
設備組裝方便
- 以太網標準配備
- 有7種現場總線可以選擇
- 低噪音＆潔凈的作業環境
- 與油壓機、氣壓機相比，運行成本大幅削減
- 簡單的示教
高速運行提高生產效率
本產品的壓頭最大速度可提升至2.5倍、加速度可提升至3.5倍(本公司對比)，從而實現大幅縮減周期時間的目標。
豐富的加壓功能和判定功能
備有多種加壓功能和判定功能，可用于各種領域
有助于提高制造品質的高精度
- 壓力顯示精度：±0.8％(FS)＊1
- 位置重復精度：±0.005mm＊2
故障診斷全球?qū)?yīng)
可以進行包括印刷基板在內的硬件的故障診斷
可以進行多語言切換，海外當?shù)貑T工也可以使用
自動放大器調整?自動壓力校正

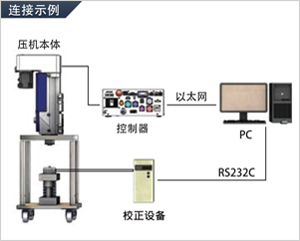

可自動進行定期壓力校正 ＊3
全閉環規格選配
使用線形尺度實現高精度加工
※詳細內容，請咨詢
伺服壓機用觸摸式PC串口
可以閱覽分析壓機的壓裝參數以及結果曲線。僅一臺設備就可以做到所有的壓機作業管理。
※詳細內容，請咨詢

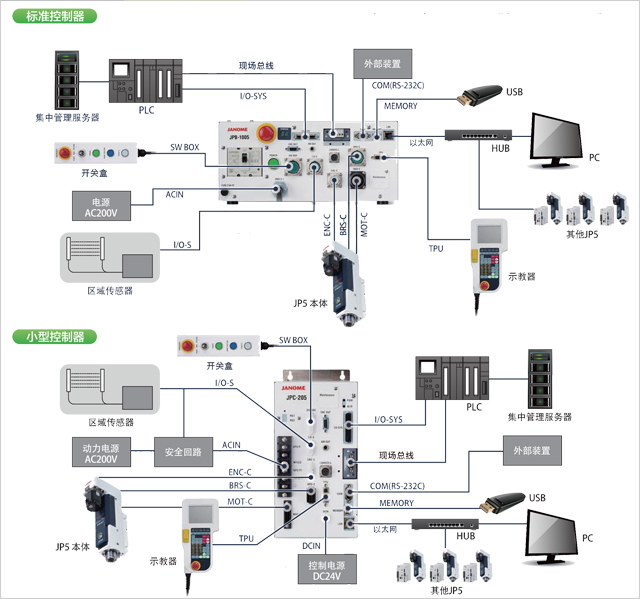

系統構成圖
PC軟件：JP TaS Ⅱ System
不僅是臺式電腦以及筆記本電腦，還可對應觸摸屏PC(HMI),根據設備可選擇PC。

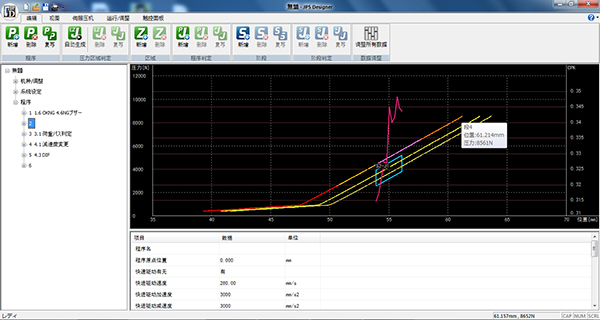

JP5 Designer
示教數據的制作?編輯?收發
- 將示教數據從伺服壓機讀入PC
- 示教數據的制作?編輯、向伺服壓機發送
- 示教數據在PC的保存和打印
- 通過JP5 Sampler獲得的時間系列數據的圖表顯示
- 根據圖表顯示對示教數據的判斷條件等進行編輯

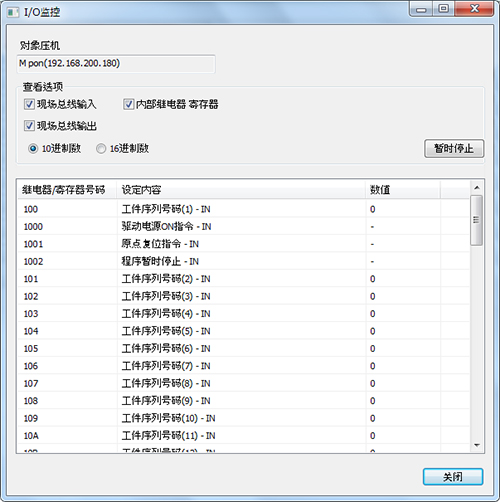

- 運行中I/O的實時確認（I/O監控）

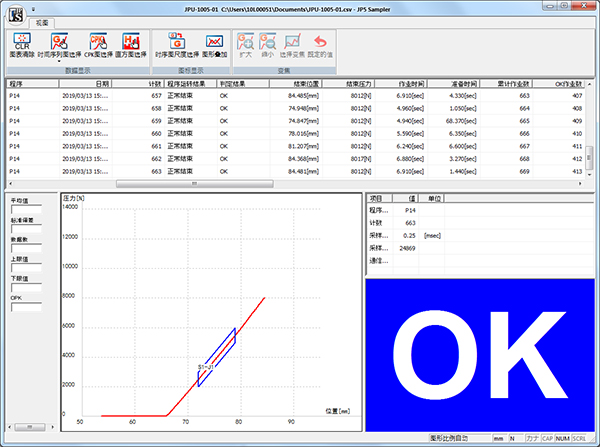

JP5 Sampler (可選)
運行結果數據的接收和保存
- 運行結果數據讀入PC（最小取樣間隔 0.25msec）
- 質量管理用數據的列表顯示、時間系列數據的圖表顯示
- 取樣數據輸出到CSV/TXT文件

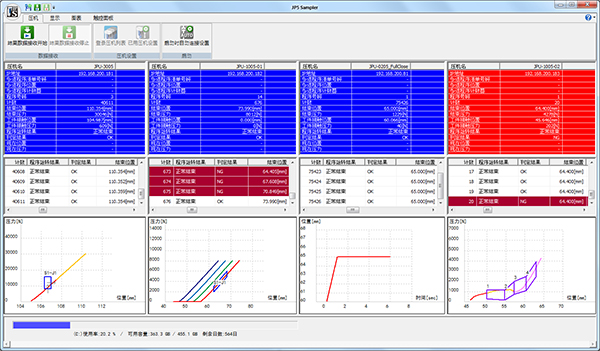

- 可以從多臺壓機收集運行結果

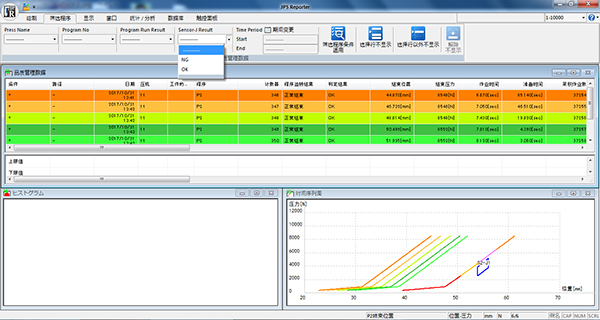

JP5 Reporter (可選)
運行結果分析和報告書的制作
- 根據質量管理數據計算和顯示平均、標準偏差等統計數據
- 顯示結束壓力值、結束位置的度數分布（直方圖）
- 基于結果數據的CPK（工程能力指數)的顯示
- 以程序?yàn)閱挝?，顯示壓機運行結果狀況
（錯誤率?OK/NG數?平均作業時間?平均準備時間 等） - HTML格式報告書的制作
導入?用途實例
