JR3000 Series

桌上型機器人 JR3000系列

可應對多種生產設備的旗艦桌面機器人

主要規格

3軸

※可以往側邊滑動

		JR3203	JR3303	JR3403	JR3503	JR3603
可動范圍	X?Y軸	200×200mm	300×320mm	400×400mm	510×510mm	510×620mm
可動范圍	Z軸	50mm	100mm	150mm
最大可搬質量	工件	7kg	15kg
最大可搬質量	工具	3.5kg	7kg
最大速度＊1 ＜PTP驅動＞ ( )為設定范圍	X?Y軸	700mm/s (7～700)	900mm/s (9～900)
最大速度＊1 ＜PTP驅動＞ ( )為設定范圍	Z軸	250mm/s (2.5～250)	400mm/s (4～400)
最大速度＊1 ＜CP驅動＞ ( )為設定范圍	X?Y?Z軸合成	600mm/s (0.1～600)	850mm/s (0.1～850)
位置重復精度＊2	X軸	±0.006mm	±0.007mm		±0.008mm	±0.008mm
	Y軸					±0.01mm
	Z軸					±0.008mm
外形尺寸＊3 ( )為雙腳型	W×D×H ※突起部分除外	323×387×554mm	560×535×659mm	584×631×807mm (615×631×807)	678×731×807mm	790×731×807mm
本體質量＊3 ( )為雙腳型		20kg	35kg	42kg (45)	44kg	45kg

4軸

※可以往側邊滑動

		JR3204	JR3304	JR3404	JR3504	JR3604
可動范圍	X?Y軸	200×200mm	300×320mm	400×400mm	510×510mm	510×620mm
	Z軸	50mm	100mm	150mm
	R軸	±360°
最大可搬質量	工件	7kg	15kg
最大可搬質量	工具	3.5kg	7kg
最大速度＊1 ＜PTP驅動＞ ( )為設定范圍	X?Y軸	700mm/s (7～700)	900mm/s (9～900)
	Z軸	250mm/s (2.5～250)	400mm/s (4～400)
	R軸	600°/s (6～600)	900°/s (8～900)
最大速度＊1 ＜CP驅動＞ ( )為設定范圍	X?Y?Z軸合成	600mm/s (0.1～600)	850mm/s (0.1～850)
容許慣性力矩		65kg?cm²	90kg?cm²
位置重復精度＊2	X軸?Y軸	±0.01mm
	Z軸	±0.01mm
	R軸	±0.008°
外形尺寸＊3 ( )為雙腳型	W×D×H ※突起部分除外	323×387×676mm	560×535×844mm	584×631×894mm (615×631×894)	678×731×894mm	790×731×894mm
本體質量＊3 ( )為雙腳型		22kg	38kg	46kg (49)	47kg	48kg

＊1 設置為最大可搬質量時無法達到最大速度。
＊2 位置重復精度不代表能保證達到絕對精度。
＊3 選配件式樣中的外形尺寸和本體質量會有所變化。詳情請咨詢。

通用規格

※可以往側邊滑動

驅動方式		5相脈沖電機驅動（可選配件附帶編碼器）
控制方式		PTP(Point to Point)控制、CP(Continuous Path)控制
插補功能		3D直線插補、3D圓弧插補
位置示教方式		遠程示教(JOG)／數値輸入(MDI)
示教形態		?示教器（可選）直接示教 ?基于PC軟件“JR C-PointsⅡ”（選配件）的計算機脫機示教。可以運用通過CAD等制作的圖形（DXF、Gerber、JPEG）。
示教器的顯示	顯示語言	日語、英語、法語、西班牙語、意大利語、德語、韓語、中文（簡體字?繁體字）、捷克語、越南語
程序數量		999項程序
點存儲容量		最大32,000點＊4
簡單的PLC功能		最多100個程序、最多1000個步驟/程序

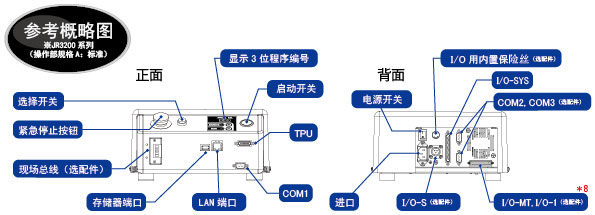

外部輸入輸出	I/O-SYS＊5＊9	輸入16點/輸出16點
	I/O-1＊5＊8＊9 (可選)	輸入8點/輸出8點（包括繼電器輸出4點）
	I/O-S	用于區域傳感器等連鎖裝置的連接
	I/O-MT＊8 (可選)	補助軸（脈沖列輸入電機＊12）控制用可控制最多2軸
	現場總線 (可選)	CC-Link、DeviceNet、PROFIBUS、EtherNet/IP、PROFINET、CANopen
	COM1	RS-232C、外部機器控制用、COM命令
	COM2、COM3 (可選)	RS-232C、外部機器控制用
	MEMORY	用于USB的連接 ?客戸自定數據、教導數據的讀出、保存 ?升級系統軟件 ?機型設定數據的更新
	LAN＊7	用于通過以太網的計算機連接 ?基于控制命令的機器人控制 ?PC軟件『JR C-Points II』（可選）的連接（客戸自定數據、教導數據接收和發送、升級系統軟件）
	TPU	示教器（可選）接続專用
	SWITCHBOX＊6	示教器（可選）連接專用
I/O用內蔵電源(可選)		DC24V額定2.1A
電源＊10		AC100-120V/200-240V（單相） 50/60Hz
消耗電力＊10		200W
工作環境	周圍溫度	0～40°C
工作環境	相對濕度	20～90％（無結露）
選擇開關＊11		點膠規格中為調試開關

＊4 由于采用共用的存儲區域，因此當點屬性數據、點作業數據、序列器數據增加后，點數據的存儲數量則會減少。
＊5 使用內部電源時需要有用于I/O的內置電源（選配件）。
＊6 僅操作部B規格或C規格有。操作部A規格則無。
＊7 以太網連接為10BASE-T/100BASE-T。
＊8 JR3200類型僅為I/O-1或I/O-MT的其中一種。
＊9 I/O有「PNP規格」「NPN規格」兩種
＊10 JR3200機種沒有Outlet。
＊11 操作部B規格或C規格時，選配件開關會追加到開關盒中。
＊12 請客戶自行準備控制電源、脈沖電機、脈沖驅動器。

關于選配件式樣僅在訂貨時可獲悉。
另備有可對應CE的機型。
本公司可能不經預告而對規格進行變更。

標準附屬品

通用：電源線纜、使用說明書（CD-ROM）

選購件

通用：
?I/O-SYS線
?I/O-1線
?PC軟件　JR C-Points II (兼容 Windows® 10, Windows® 11)
?示教器
- 標準
- 附帶緊急停止按鈕
- 附帶緊急停止開關、啟用開關
?探針調節器
操作部B規格：
?開關盒
- 標準
- 附帶模式切換開關
- 附帶選配件開關
操作部C規格：
?簡易示教器
- 標準
- 附帶模式切換開關
- 附帶選配件開關(可以安裝兩個選項開關)
- 附帶模式切換開關+選配件開關
