隨著制造現場自動化需求的日益高漲，節省空間且易于導入的桌上型機器人備受關注。然而，在導入時，可能會因“應選擇哪種型號”、“需要多少可搬運重量”等而感到困惑。
本文從技術角度出發，對JANOME桌上型機器人選擇時應注意的5個要點，如XYZR軸結構、可搬運質量、操作部、電源規格等進行了通俗易懂的說明。
在選擇適合用途的機器人時，請務必參考以下信息作為決策依據。
（※本文說明基于JR3000系列, JR4000系列在型號構成及部分項目名稱上可能存在差異，選型時請務必確認各系列的具體規格。）
JANOME的桌上型機器人 型號代碼
型式代碼中包含了在選型時需要確認的5個關鍵點。
通過理解各項目的含義，可以高效地選定通過理解各項目的含義，可以高效地選定。
| （1） 種類 |
（2） X軸?Y軸行程 |
（3） 軸數 |
（4） 編碼器?產品種類 |
（5） 操作部規格 |
（6） 電源規格 |
|---|---|---|---|---|---|
|
JR3000系列 |
20：200×200 30：300×320 40：400×400 50：510×510 60：510×620 |
2：2軸 3：3軸 4：4軸 |
E：有 N：無 F：可搬運大重量規格 |
A：開關安裝在操作部上面 B：開關盒 C：簡易開關盒 |
C：中國、主要為EU范圍內 J：主要為日本國內 |
※JR4000系列的型號代碼請參見此處。
①尺寸：動作范圍·可搬運質量
桌上型機器人有5種尺寸（參見下表）。
在選擇時，請根據預計的使用動作范圍和可搬運重量選擇合適的尺寸。
| 可動范圍 [mm] | 最大可搬質量 [kg]※2 | ||||
|---|---|---|---|---|---|
| X | Y | Z | R ※1 | 工件 | 工具 |
| 200 | 200 | 50 | ±360° | 7 | 3.5 |
| 300 | 320 | 100 | 15 | 7 | |
| 400 | 400 | 150 | |||
| 510 | 510 | ||||
| 510 | 620 | ||||
※1: 4軸機器人。
※2: JR3000系列可搬運大重量規格可應對最大工具重量15kg、最大工件重量20kg。
②軸數（XYZ軸+R軸）
我們提供3軸和4軸兩種規格。
如果工具的運動需要旋轉動作（R軸），請選擇4軸規格的型號。
③編碼器及產品類型
根據用途，我們提供以下規格：
| 型號 | 規格概要 |
|---|---|
| N | 無編碼器 |
| E | 帶編碼器（支持失步檢測及錯誤停止功能） |
| F | 可搬運大重量規格（最大：工件20kg／工具15kg） ※尺寸為300×320、400×400（雙支撐）的2種型號
|
| T | 雙X軸規格 （有兩個X型工作臺。同時進行作業和換模操作）
|
| ERT | 上吸式集塵方式的基板分割規格 |
| EBV | 下吸式集塵方式的基板分割規格 |
| AP-D | 配備攝像頭等，可進行位置、高度校正的點膠專用規格 |
編碼器規格說明
桌上型機器人采用步進電機，在過載時可能會發生“失調”現象，導致位置偏差。
帶編碼器規格可檢測此異常，當發生“失步”現象時，系統將自動停止運行以確保產品質量。

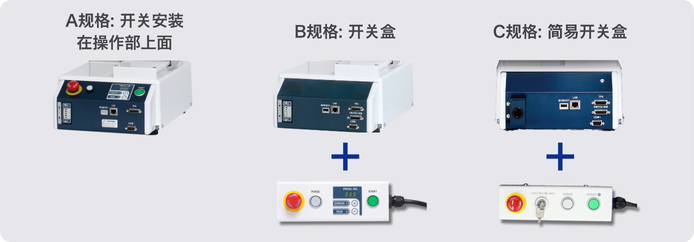

④操作部規格（啟動開關、程序切換開關的位置）
程序編號的顯示/切換以及啟動位置的設置，可根據需求從以下三個選項中選擇。
⑤電源規格（是否帶插座）
在此處需選擇的是電源插座（插座）的有無及類型。
C：無插座
（無符號）：有插座（支持200V）
J：有插座（支持100V）
為選擇桌上型機器人而苦惱的人
桌上型機器人的規格因用途和工作條件而異，最佳配置也各不相同。
對于“哪種尺寸和軸數最合適”、“是否真的需要編碼器和4軸規格”等選擇時的問題，我們根據現場實際經驗提出建議。
有關更詳細的規格比較和按用途選擇的實例，請參考以下內容。
